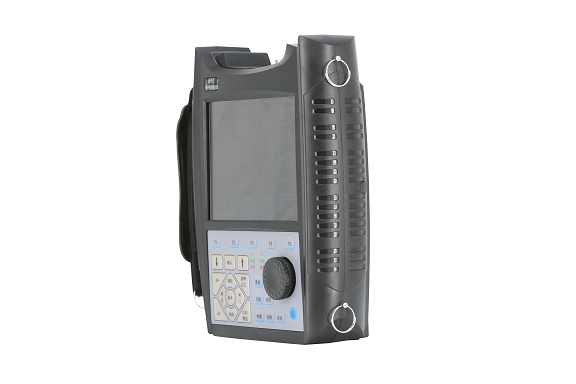

超聲探傷儀TST-UB100
| 適用范圍 | 超聲探傷儀是一種便攜式無損探傷儀器，用于檢測，定位，評估和診斷各種金屬損傷，可以自如精確地對焊接缺陷，裂紋，工件內部氣孔等缺陷進行無損檢測。廣泛應用于電力工程，鍋爐壓力容器，鋼結構，軍工，航空，鐵路運輸，自動機械設備等行業。是無損檢測領域不可或缺的檢測工具。 |
| 符合標準 | 《鋼結構現場檢測技術標準》—GB/T 50621-2010 |
| 《鋼結構超聲波探傷及質量分級法》—JG/T 203-2007 | |
| 《船舶鋼焊縫手工超聲波探傷工藝和質量分級》—CBT3559-1994 | |
| 《石油天然氣鋼質管道對接焊縫超聲波探傷及質量分級》—SY4065-1993 | |
| 《鋼焊縫手工超聲波探傷方法和探傷結果分級》—GBT11345-1989 | |
| 《承壓設備無損檢測第3部分：超聲檢測》—JB/T 4730.3-2005 | |
| 《管道焊接接頭超聲波檢驗技術規程》—DL/T 820-2002 | |
| 《焊接球節點鋼網架焊縫超聲波探傷及質量分級法》—JG/T 3034.1-1996 | |
| 《超聲探傷儀》—JJG 746-2004 | |
| 產品特點 | DAC、AVG曲線自動生成，取樣點不受限制，并可進行補償與修正 |
| 發射脈沖頻率可調，最大可達1000次/秒 | |
| 10個獨立探傷通道，可自由設置和存儲多種探傷工藝和標準。 | |
| 自動測量、計算裂紋深度，可處理最大10米量程的回波信號 | |
| 檢測過程實時動態錄像并回訪，錄像時長累計最大50分鐘 | |
| 5.7寸TFT彩屏顯示，用戶可以按照環境自行設備屏幕顏色 | |
| 單探頭、雙探頭、穿透等多種探傷工作方式 | |
| 正半波、副半波、全波、射頻共4種檢波方式 | |
| 具有雙閘門捕捉波形功能 | |
| 實時檢索缺陷最高波，記錄缺陷最大值 | |
| 對缺陷回波進行波峰軌跡描繪、波峰記憶等功能，輔助對缺陷定性判斷 | |
| 可設置閘門、曲線的進波、失波等多種條件的聲光報警 | |
| 儀器自帶厚度B掃描 | |
| 聲速范圍 | 1000－9999m/s |
| 增益范圍 | 0dB－110dB |
| 探頭零偏 | 0μs－99.99μs |
| 工作頻率 | 0.2-15MHz |
| 探頭阻尼 | 100Ω、150Ω、200Ω、500Ω共4檔可調 |
| 靈敏度余量 | ＞62dB |
| 分辨力 | ＞40dB（5P14） |
| 線性抑制 | 0－80％（數字抑制） |
| 垂直線性誤差 | ≤3％ |
| 顯 示 屏 | 水平線性誤差：≤0.1％ |
| 動態范圍 | ≥32dB |
